當液壓注塑機的頂針動作異常時，我們可從以下原因逐一檢查排除故障：首先可先啟動電機油泵，手動狀態下進行射臺前后動作或射膠熔膠動作，如果這些動作能正常進行，則可以驗證該注塑機油泵、比例壓力閥、比例速度閥和相關電路是正常的。再檢查頂針動作各參數是否設置正確，比如頂針壓力、速度、位置、次數。

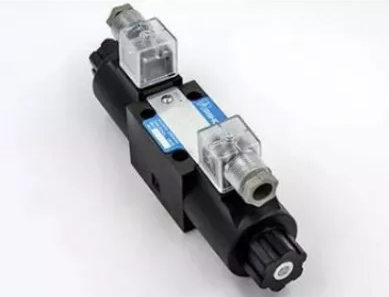

按頂針動作， 檢查頂針換向閥電磁線圈上是否有電信號到，一般各換向閥電磁線圈使用直流24伏電壓，也有極小部份老舊的機器電磁換向閥使用交流220伏電壓控制的。如無電壓信號到則有可能是兩條信號線掉線故障。檢查l/O電子板輸出端口是否有電壓輸出。如無，繼續往下查輸出端的功放三極管或中問繼電器是否良好。

檢查電磁線圈電阻值是否正常。一般線圈有可能內部斷線或燒壞的現象。那就需要更換電磁線圈。

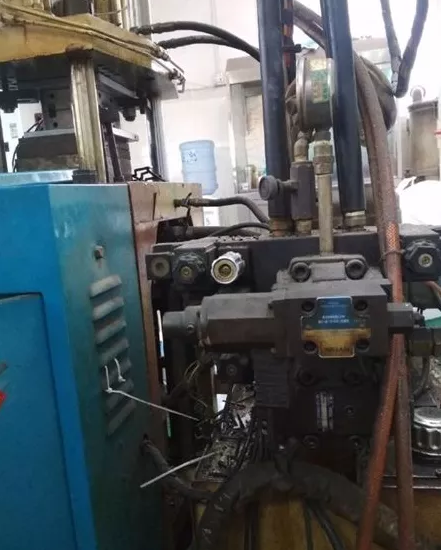

換向閥芯有異物卡滯，一般異物來自油路中做密封件或金屬件老化破損等而進入閥內，這樣要拆解清洗。

頂針油缸內密封件損壞導致竄油或活塞桿斷裂也可致頂針動作異常。檢查頂針缸旁的限位開關是否良好。

早些時候修過一臺注塑機的頂針動作異常的故障：該機臺每次成型不能頂出產品，但它有頂進動作，但達不到設定的頂進位置，所以塑膠件不能脫模。修改各參數也沒用。模具頂針板也是順暢的。

正常在電腦設置頂進位置40mm即可脫模，經觀察電腦顯示，每次頂進位置到17mm左右就停了，且頂進過程位置數值顯示有間隔跳躍現象。

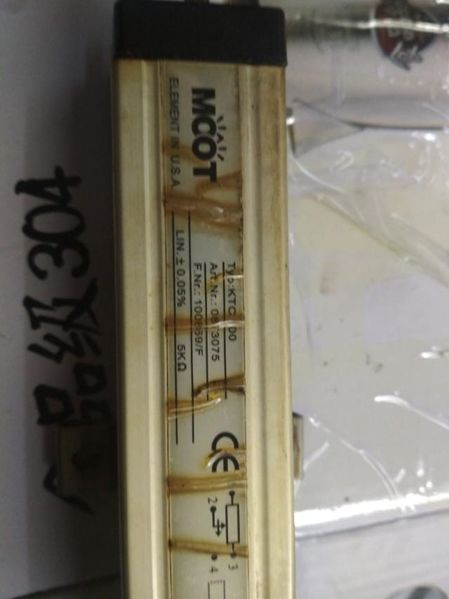

于是先檢查該電子尺三條信號線是否接觸良好；測量信號電壓也符合電子尺要求。電子尺"1""3"腳接電源正負端，"2"腳為輸出信號端，"4"腳是接地端。

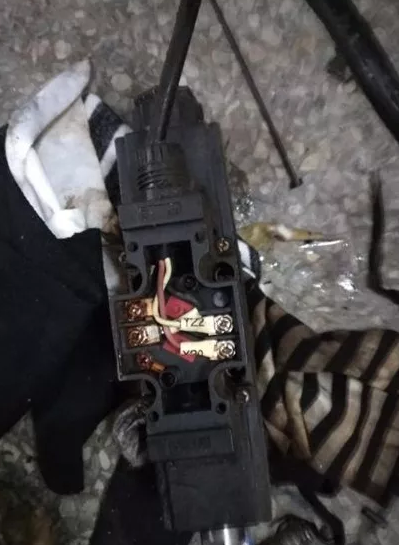

再拆開了電子尺，拉桿電刷還是良好的，只是較臟。于是用電子專用清洗劑對電刷和電阻軌進行清洗干凈，再涂抹凡士林脂潤滑。組裝好試機，一切正常。

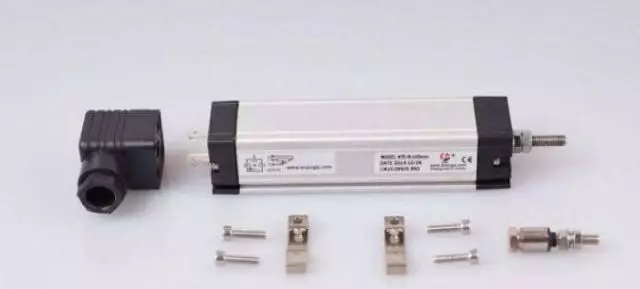

注塑機上用的電子尺它實際上就是一個滑動變阻器。如果它內部臟了；電阻軌壞了；或動尺接觸彈片磨損或變形；電信號線接觸不良。都有可能導致動作異常。

別看電子尺結構簡單，但在組裝時一定要小心注意，特別是裝拉桿電刷時，千萬不能讓動尺彈片電刷變形，一定要讓電刷與電阻軌接觸良好。
