????????長(zhǎng)玻纖增強(qiáng)聚丙烯(LGFPP) 復(fù)合材料具有力學(xué)性能優(yōu)良、尺寸穩(wěn)定性好以及耐高溫等優(yōu)點(diǎn)，被認(rèn)為是今后以塑代鋼的極佳材料,可用于汽車、家電、工具、家具、電子電氣等領(lǐng)域。與傳統(tǒng)的短切纖維增強(qiáng)復(fù)合材料相比,長(zhǎng)纖維增強(qiáng)熱塑性復(fù)合材料具有更好的綜合性能。

????????但LGFPP的極限氧指數(shù)(LOI)較低，容易燃燒，且燃燒過(guò)程發(fā)熱量大，從而帶來(lái)極大的火災(zāi)隱患。對(duì)LGFPP進(jìn)行阻燃改性具有重要的研究?jī)r(jià)值和實(shí)際應(yīng)用意義。

????????小編在此向您推薦兩種阻燃LGFPP配方。

????????膨脹阻燃LGFPP

????????貴州大學(xué)、國(guó)家復(fù)合改性聚合物工程中心等采用季戊四醇磷酸酯(PEPA)和三聚氰胺聚磷酸鹽(MPP)復(fù)配而成的膨脹型阻燃劑(IFR)對(duì)LGFPP復(fù)合材料進(jìn)行阻燃，并將海泡石(SP)與IFR復(fù)配對(duì)LGFPP復(fù)合材料進(jìn)行協(xié)效阻燃。

????????1.配方

????????PP：45～70%;

????????LGF：30%;

????????IFR:0～22%，PEPA/MPP =11/9;

????????SP：0～3%。

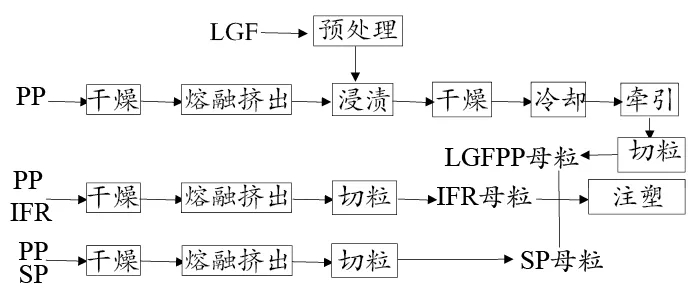

????????2. 制備流程

?

????????3. 阻燃效果

?

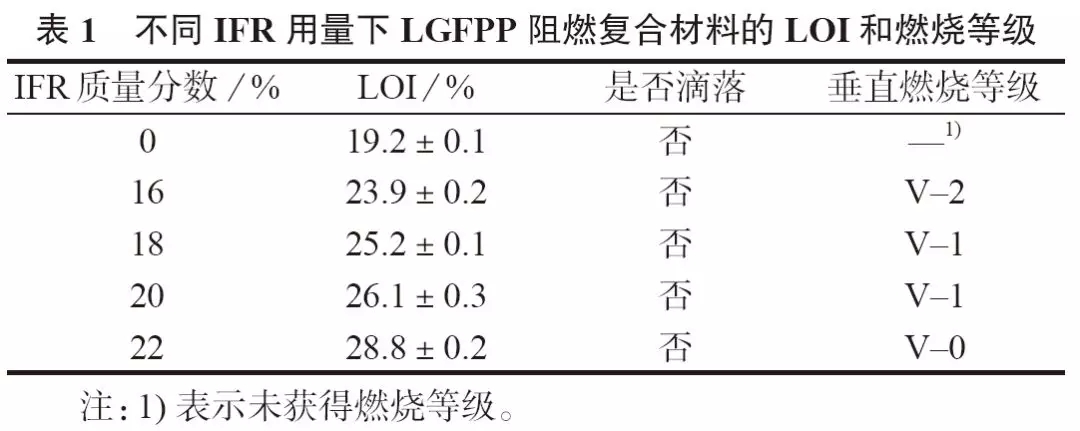

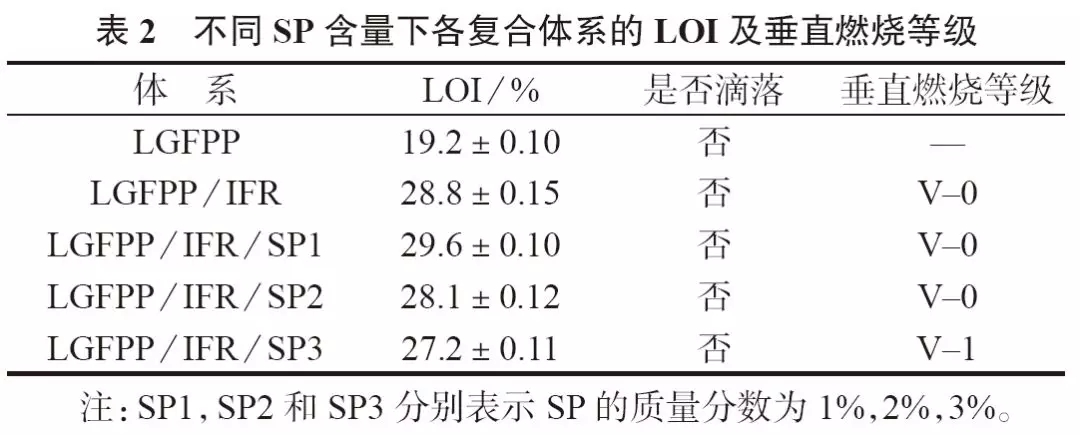

????????固定IFR質(zhì)量分?jǐn)?shù)為22%時(shí)，加入SP效果如表2。

?

????????4. 力學(xué)性能變化情況

????????加入IFR后復(fù)合體系的力學(xué)性能有所下降，再加入SP后力學(xué)性能進(jìn)一步下降。SP質(zhì)量分?jǐn)?shù)為1%的體系力學(xué)性能相對(duì)較高，其拉伸、彎曲強(qiáng)度和缺口沖擊強(qiáng)度相對(duì)于LGFPP/IFR阻燃復(fù)合體系分別下降了20.46%，12.06%和10.65%，下降幅度相對(duì)較小。?

????????溴、銻阻燃LGFPP

????????北京航天凱恩化工等采用八溴二苯乙烷(ODOPE)及Sb2O3，并加入可膨脹石墨(EG)，用于阻燃LGFPP。

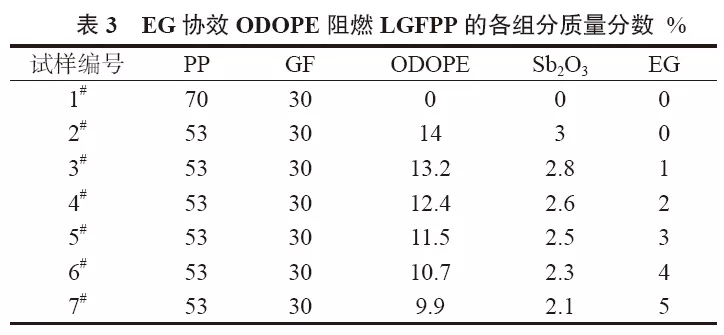

????????1. 配方

?

????????2. 制備方法

????????將PP，ODOPE，Sb2O3，EG按一定的比例加入到高速混合機(jī)中，均勻混合后加入到雙螺桿擠出機(jī)中(溫度250℃，螺桿轉(zhuǎn)速300r/min)，經(jīng)過(guò)熔融共混，熔體進(jìn)入LGF浸漬模具(溫度設(shè)定260℃)，LGF經(jīng)過(guò)分散、充分浸漬，經(jīng)口模牽引拉出、水冷、風(fēng)干、造粒，得到阻燃LGFPP顆粒, 然后注塑成試樣。

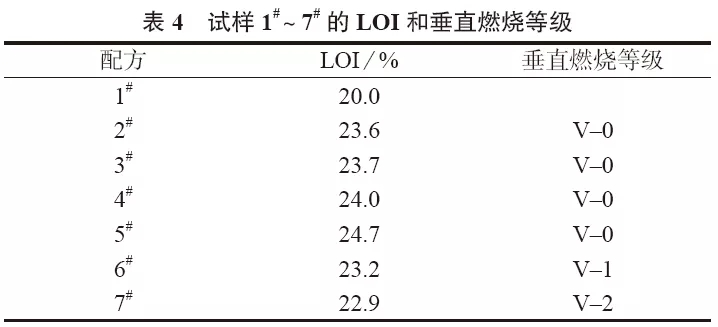

????????3. 阻燃效果

?

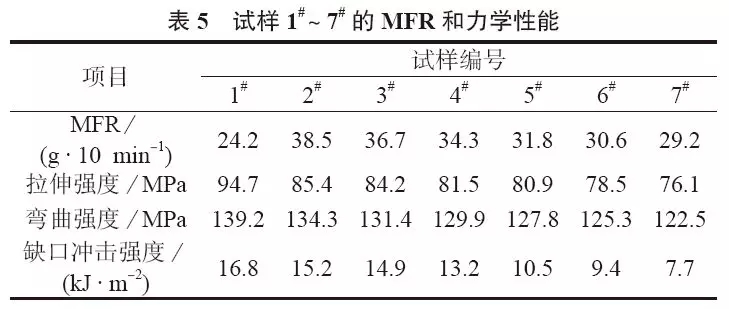

????????4. 其他性能變化情況
