????????高抗沖聚苯乙烯 (PS-HI) 具有較好的防潮防水性能，良好的力學(xué)性能，成型加工性能和尺寸穩(wěn)定性等，廣泛應(yīng)用于家用電器、電子電器、辦公用品等行業(yè)。

????????然而，PS-HI 的極限氧指數(shù)(LOI) 只有18%，屬于易燃材料，燃燒過(guò)程中熔融滴落嚴(yán)重且釋放大量黑煙，用PS-HI 成型具有防火要求的制件時(shí)，必須賦予阻燃性能。

????????PS-HI 材料的阻燃改性經(jīng)歷了較長(zhǎng)時(shí)間的發(fā)展，已經(jīng)形成了鹵系阻燃、磷系阻燃、無(wú)機(jī)阻燃和粘土阻燃等多種產(chǎn)品種類(lèi)。

????????鹵系阻燃產(chǎn)品技術(shù)最成熟，市場(chǎng)應(yīng)用面最廣泛，但鹵系阻燃材料易引起環(huán)境污染問(wèn)題，隨著人類(lèi)對(duì)環(huán)保的日益關(guān)注。

????????歐盟制定了更為嚴(yán)格的關(guān)于鹵系阻燃丙烯腈–丁二烯– 苯乙烯塑料的回收處理標(biāo)準(zhǔn)，全球三大阻燃劑公司雅保、大湖、死海溴加大了無(wú)鹵阻燃劑的開(kāi)發(fā)。

????????鹵系阻燃材料存在模具腐蝕性大，瓦斯氣多，材料密度大，成本高等問(wèn)題，低鹵阻燃材料可以很好地彌補(bǔ)這些不足，逐漸成為市場(chǎng)的發(fā)展需求。

????????基于無(wú)鹵阻燃劑的技術(shù)現(xiàn)狀，如果不添加易成炭的聚苯醚(PPE) 樹(shù)脂，較難開(kāi)發(fā)出具有市場(chǎng)應(yīng)用價(jià)值的無(wú)鹵阻燃級(jí)別為V-0 的PS-HI。

????????目前無(wú)鹵阻燃PS-HI 材料只是停留在V-2 阻燃等級(jí)的水平，因此為了優(yōu)化鹵系阻燃材料的阻燃性能，開(kāi)發(fā)了一種低鹵阻燃PS-HI 材料。

????????

????????拿好小本本，制樣開(kāi)始!

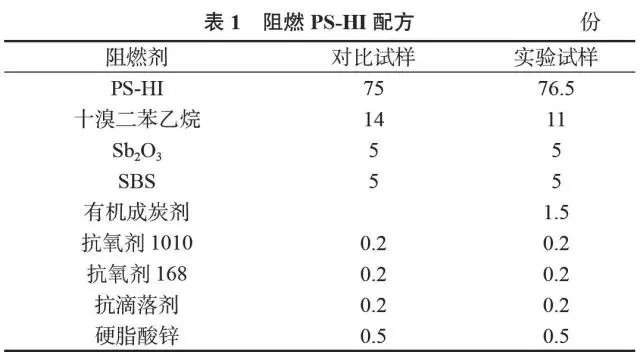

????????將低MFR 的PS-HI 樹(shù)脂、溴銻阻燃體系、SBS增韌劑、自制的有機(jī)成炭劑等按表1 配方加入高速混合機(jī)中先進(jìn)行預(yù)混，然后將預(yù)混物投入雙螺桿擠出機(jī)擠出造粒。

????????雙螺桿擠出機(jī)機(jī)筒溫度分10 段控制，

????????溫度為170~200℃，

????????主機(jī)轉(zhuǎn)速1 000 r／min，

????????喂料轉(zhuǎn)速350 r／min。

????????擠出造粒制備阻燃粒料。

????????將該粒料在80℃條件下干燥2~3 h，

????????通過(guò)精密注塑機(jī)，

????????其注射溫度為180~200℃，

????????注塑成標(biāo)準(zhǔn)試樣。

????????按照上述方法，想必您已經(jīng)制備出了一下性能的優(yōu)質(zhì)材料了。

????????(1) 成炭劑具有較好的氣相阻燃作用，可有效降低溴系阻燃劑的用量，阻燃等級(jí)達(dá)到V-0 級(jí)。

????????(2) 低鹵阻燃PS-HI 材料具有較低的密度，較好的熱穩(wěn)定性和高溫蠕變性能，較輕的模具腐蝕性，較低的線性熱膨脹系數(shù)，綜合性能優(yōu)異。

????????(3) 低鹵阻燃PS-HI 材料各組分相容性好，具有優(yōu)異的力學(xué)綜合性能，性?xún)r(jià)比較高。

????????您成功了嗎?
